產品規格
方案簡介
? 輸入電壓8~36V，最大連續工作電流20A；
? 最大轉速>100k rpm;
? 單電阻電流采樣
? 母線電壓監測，環境溫度監測；
? 轉速反饋OC輸出；
? PWM速度設定；
? 欠壓，過壓、過流、堵轉故障保護；
? 無感矢量FOC控制。

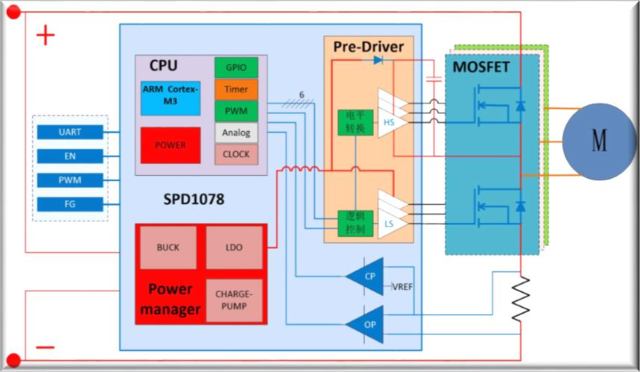

SPD1078芯片簡介
? 內核：ARM Cortex M3 @ 150MHz；
? 內存：128KB Flash + 48KB RAM；
? ADC：16路，12bit，125ns轉換時間；
? 運放：3路全差分，增益范圍2~32倍；
? 比較器：3對；
? PWM：14路，16bit；
? 時鐘：24MHz，全溫度范圍1%;
? 預驅：60V（charge Pump + 自舉diodes），每相2A電流能力；
? 電源：高壓同步Buck為MCU供電，高壓LDO為預驅供電；
? 工作結溫：-40~105度；
? 封裝：QFN64。
