產品規格

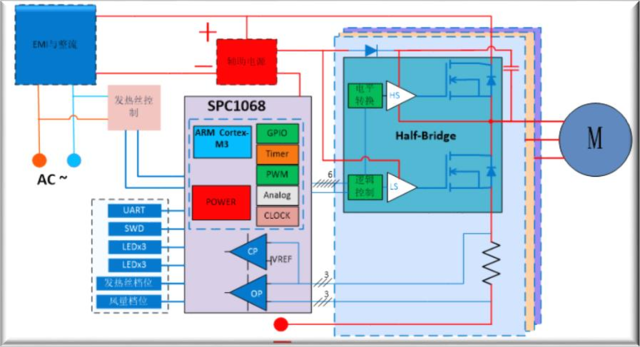

方案簡介
? 輸入電壓85~265V；
? 最大電轉速240K；
? 采用5A IPM，電機最大功率160W；
? 支持發熱絲控制；
? 支持3按鍵檔位，6顆LED顯示；
? 支持過溫，過壓、欠壓、過流、堵轉、短路等故障保護；

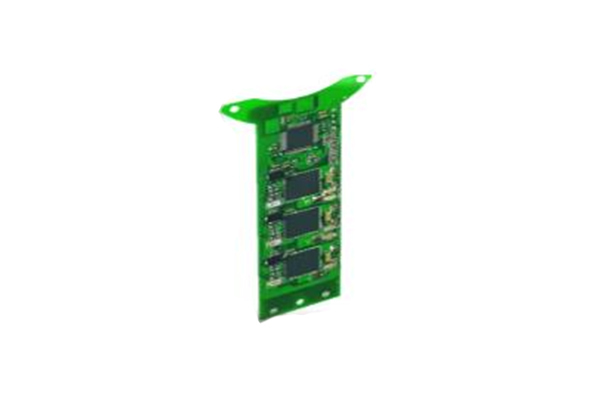

? 緊湊PCB板設計；
? 支持過零檢測，快速啟停；
? 無感矢量FOC控制，三電阻采樣。
SPC1068芯片簡介
? 內核：ARM Cortex M3 @ 150MHz；
? 內存：512KB Flash + 48KB RAM；
? ADC：16路，12bit，125ns轉換時間；
? 運放：3路全差分，增益范圍2~32倍；
? 比較器：3對；
? PWM：14路，16bit；
? 定時器：3路，32bit；
? 通訊單元：UART，SPI，I2C；
? 時鐘：24MHz，全溫度范圍1%;
? 工作結溫：-40~105度；
? 封裝：LQFP48。
